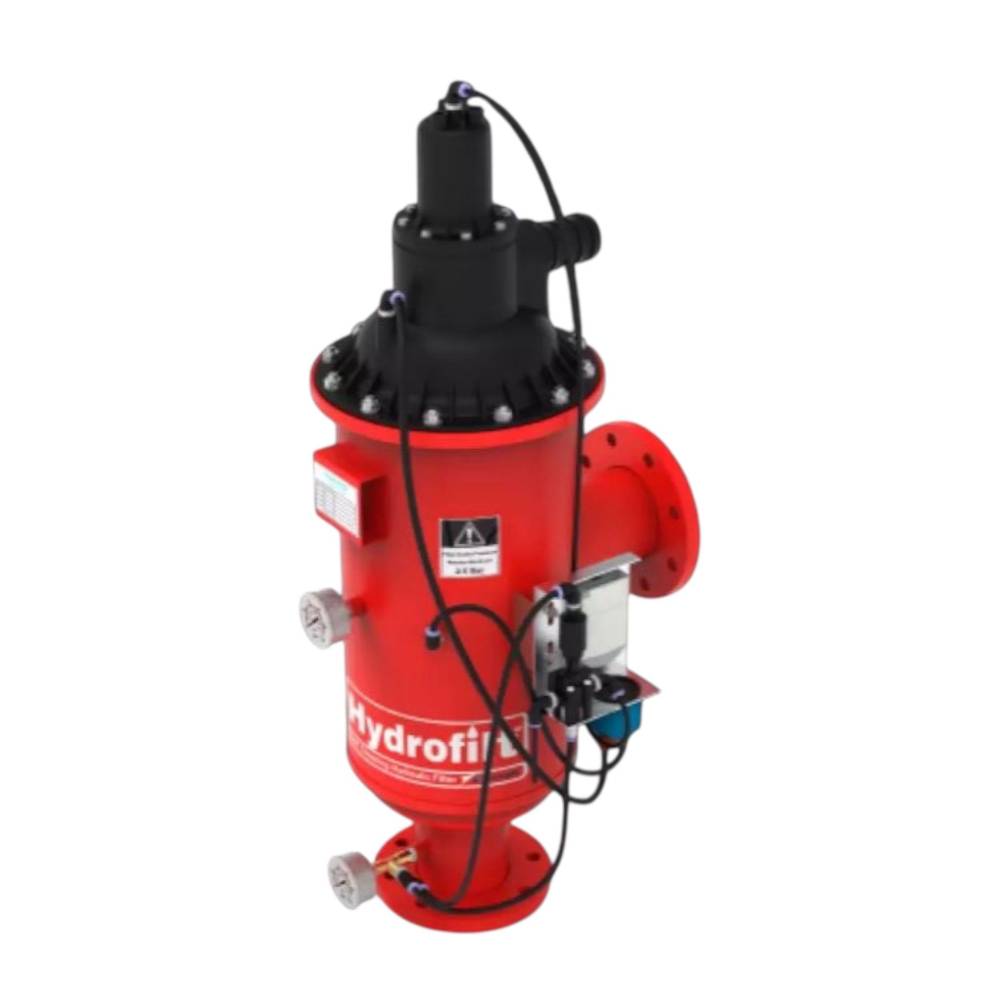

Filtru industrial metalic automat cu flansa 3" cu autocuratare, vertical  - acest filtru este solutia ideala pentru sisteme de apa industriale, agricole sau municipale care necesita eficienta maxima si intretinere minima. Echipat cu mecanism automat de autocuratare, acest filtru asigura o functionare continua, fara intreruperi pentru spalare manuala.

✅ Confectionat din materiale durabile, rezistente la coroziune si presiune ridicata, filtrul Aytok filtreaza precis si constant impuritatile din apa sau fluide industriale.

✅ Functioneaza pe baza unui mecanism complet automat de spare inversa (backwash), declansat de un controler electronic alimentat AC/DC care detecteaza contaminarea (diferenta de presiune - ΔP sau ciclu de timp) si activeaza curatarea fara a opri fluxul de apa.

✅ Caracteristici:

✔️ tip produs: VEF103S

✔️ se poate monta pe verticala atat cu elementul filtrant in sus cat si in jos, insa trebuie respectata directia corecta a fluxului de apa indicata pe carcasa filtrului

✔️ material corp: otel inoxidabil

✔️ filtrare: 130 microni

✔️ tip conexiuni: flansa DIN EN 1092-1

✔️ presiune minima de lucru: 2.5 bar

✔️ presiune maxima de lucru: 10 bar (145 PSI)

✔️ temperatura maxima de lucru: 60°C (140°F)

✔️ suprafata de filtrare activa: 1975 cm²

✔️ debit maxim de lucru: 70 m³/h

✔️ debit curatare: 4.1l/s

✔️ numar site: 3

✔️ control backflush: electronic (AC/DC), complet automat

✔️ diametru intrare: 3" (DN80)

✔️ diametru port drenaj: 2"

✔️ sistem autocuratare: backwash automat (cu evacuare murdarie)

✅ Cum functioneaza?

1. Apa patrunde in filtru in filtru prin INLET

2. Particulele solide (nisip, rugina, namol, resturi organice) sunt retinute de sita de inox (screen).

3. Diferenta de presiune este monitorizata de catre un senzor. Atunci cand aceasta depaseste o valoare setata sau la un interval de timp, se activeaza curatarea automata.

4. Apa curata este redirectionata invers, spaland sita si iese filtrata prin OUTLET, iar murdaria este evacuata prin dren (DRAIN)

✅ Kit-ul contine:

• corp filtru VEF103S montat complet
• sita inox
• ansamblu de curatare cu duze si piston
• supapa de drenaj/ actuator
• controler electronic cu panou ,,Mode/ Set"
• furtunase pneumatice/ cablaje de baza
• manual si etichete de siguranta

✅ Instalare:

1. pozitionare: vertical

2. racordare proces: flanse, garnituri, suruburi (strangere in cruce)

3. armaturi recomandate: vane de izolare pe INLET/OUTLET, by-pass pentru service, clapeta de retinere pe iesire (unde este cazul)

4. drenaj: linie dedicata, panta descendenta; debit minim admis ~4,1 L/s; lungime totală ≤ 7 m

5. instrumentatie: manometre inainte/dupa filtru, optional traducator ΔP (diferenta de presiune)

6. electric: alimentare controller 24V DC sau 230 VAC, protectii (siguranta/MCB), impamantare, IP adecvat mediului

✅ Punere in functiune:

1. Umple instalatia lent si aeriseste
2. Ajusteaza presiunea de regim la ~2.5 bar (prin vana de iesire)
3. Verifica ΔP ( diferenta de presiune)
4. porneste backwash manual din controller, confirma Q drenaj ~4,1 L/s si revenirea ΔP
5. seteaza in controller: prag ΔP (uzual 0.5bar), intervalul de spalare, numar cicluri
6. confirma cel putin un ciclu automat reusit

 ✅ Panou de control:

• MODE: navigare meniu, mentinere 5s pentru setarea pragului ΔP
• SET; confirma/ initiaza backwash manual (apasare lunga)
• +/- modifica valori (timp spalare, interval, numar cicluri)
• baterie: verificati periodic, cu alimentare 230 VAC, controller-ul functioneaza fara intrerupere

✅ Intretinere:

• saptamanal: verifica ΔP, ciclurile de spalare, eventuale scurgeri
• lunar: verifica sita, duzele, garniturile, curata depuneri, verifica functia supapei de drenaj
• anual: revopsiri locale, (unde e cazul), inlocuire garnituri uzate, calibrare senzor ΔP
• consumabile uzuale: sita, garnituri, duze, membrana/ solenoid supapa drenaj

✅ Depanare:

• nu porneste backwash-ul: presiune < 2 bar -> creste presiunea, verifica alimentarea controller-ului/ bateria, confirma conexiunile senzor ΔP
• backwash manual porneste, nu evacueaza suficient: verifica linia de drenaj (pante, obturari, confirma 4.1l/s la drenaj
• backwash prea des: optimizeaza prag ΔP/ interval, verifica calitatea apei si gradul de filtrare
• scurgeri la flanse: re-aliniere, garnituri corecte, re-strangere controlata

✅ Utilizari:

• instalatii agricole
• statii de pompare
• linii tehnologice industriale
• sisteme HVAC/BT, apa uzata usor incarcata
• prefiltrare pentru micro/ultrafiltrare
• protectia schimbatoarelor de caldura, duzelor si echipamentelor sensibile

✅ Avantaje:

✔️ autocuratare automata fara oprirea fluxului

✔️ fiabilitate ridicata in conditii industriale, fiind special conceput pentru presiuni si debite mari

✔️ durata de viata lunga, construit din materiale rezistente la coroziune si uzura

✔️ filtrare eficienta si constanta

✔️ pierdere de sarcina redusa
